О проекте

VVM-Lab – это инновационный проект в сфере технологии и автоматизации процессов в нефтегазовой и других отраслей. Проект решает проблемы с низкой производительностью, ненадлежащим качеством продукции технологических установок и другие.

Основная цель проекта - повышение производительности оборудования без дополнительных капитальных затрат.

Результат достигается за счет применения "продвинутых" алгоритмов в АСУ-ТП. Применяемые алгоритмы существенно улучшают эффективность технологических процессов.

Попутно с повышением производительности, за счет уменьшения колебаний параметров системы, повышается срок службы оборудования, сокращаются потери ценных продуктов, уменьшаются объемы некондиции, снижается потребление энергии.

Для внедрения наших разработок нет необходимости строить новые производства, достаточно исправить алгоритмы управления в схеме автоматизации в проектируемых и эксплуатируемых АСУ-ТП.

Более подробно суть проекта изложена далее:
Проблема
Предыстория
Научные изыскания
Масштаб бедствия
Проблема
В силу различных причин завершенная строительством технологическая установка в процессе комплексного опробования может не достигнуть проектных показателей производительности и качества продукции. Так же могут быть выявлены перерасход реагентов, электроэнергии и других энергоресурсов.

Рассматривая ввод установки в эксплуатацию в контексте реализации инвестиционного проекта можно выявить острые противоречия в целеполагании различных участников проекта. На стадии инвестирования заказчика интересуют будущая прибыль и стоимость вложений, на стадии проектирования обеспечивается соответствие требованиям безопасности, на стадии реализации – нормам строительства… и добравшись до ввода в эксплуатацию выясняется, что установка соответствует всем нормам и правилам, но не работает или работает не корректно.

Основными причинами такого положения дел являются системные разграничения смежных дисциплин. Законодательство, нормативы, правила, инструкции, регламенты ограничивают исполнителей так, что они начинают говорить «на разных языках». Технология, энергетика, автоматизация, метрология, и др. - в каждой дисциплине свои методы решения задач, не всегда понятные смежникам. Бывает и так, что «изящное» решение задачи в одной дисциплине создает неразрешимую проблему в другой смежной дисциплине.

Слепое следование техническому заданию или заданию смежника приводит к тому, что результат не соответствует истинному предназначению, а лишь формально не противоречит заданию. Исполнитель не спорит с заказчиком, не проводит экспертизу задания, - «по инструкции спорить с инструкцией не положено», и в итоге – ошибки ТЗ не устраняются, а покорно исполняются, накапливаются и ждут, когда в процессе пуско-наладки выяснится, что техзадание нуждается в правках.

Экспертиза работоспособности комплексных объектов заслуживает отдельного внимания. В отличии от экспертиз промышленной безопасности, экологической безопасности, главгосэкспертизы порядок проведения экспертизы работоспособности не регламентирован законодательством, - ответственность за недостижение проектных показателей возлагается на исполнителя работ и обеспечивается возмещением (компенсацией) из фондов СРО. Страхование ответственности исполнителя это, конечно, хорошее дело, однако, упущенную выгоду инвестора никто не вернет.

Бывают случаи, когда для исправления ошибок в завершенном строительством объекте необходимо выполнить новый проект и отложить ввод в эксплуатацию. Мы, конечно, не решаем всех проблем, но в нескольких подобных случаях нам удалось «спасти» проект и решить проблему без перепроектирования.
Предыстория
Первым объектом, на котором была внедрена наша технология, стал Комплекс низкотемпературной конденсации и ректификации попутного нефтяного газа производительностью 900 млн. м3/год.

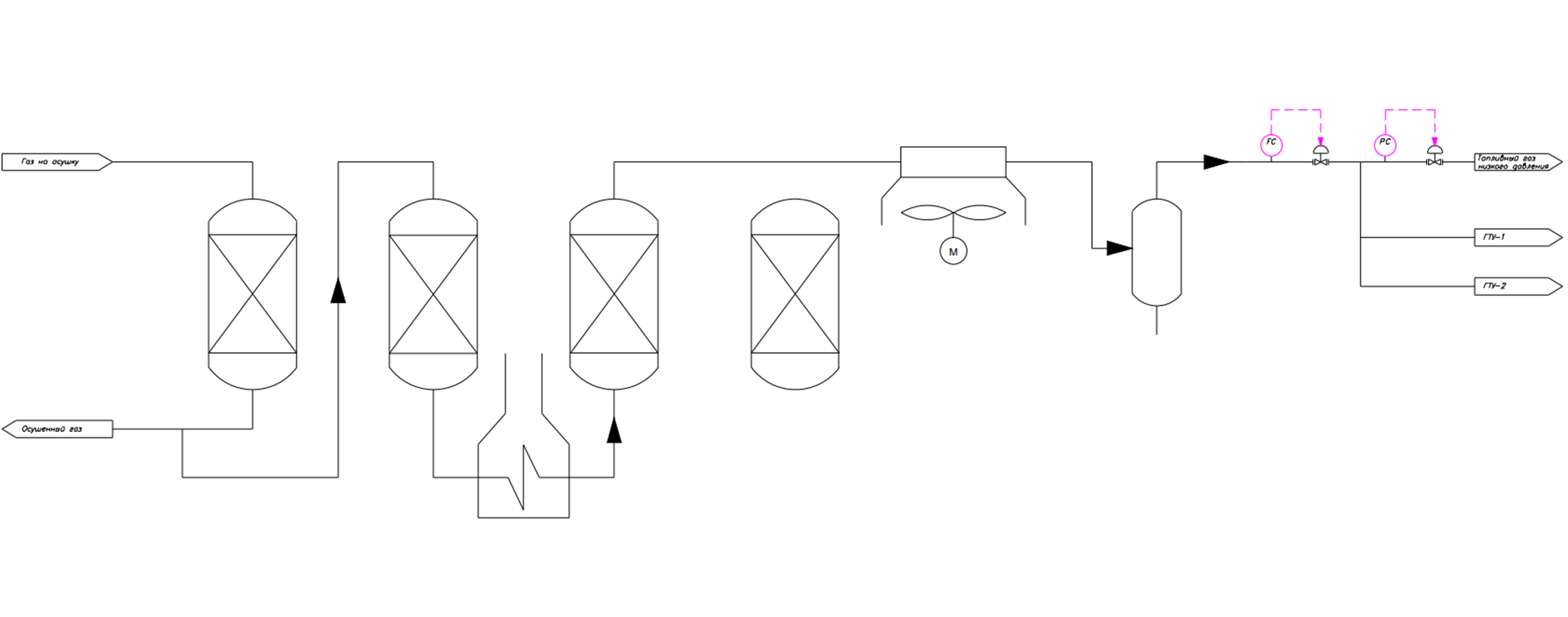

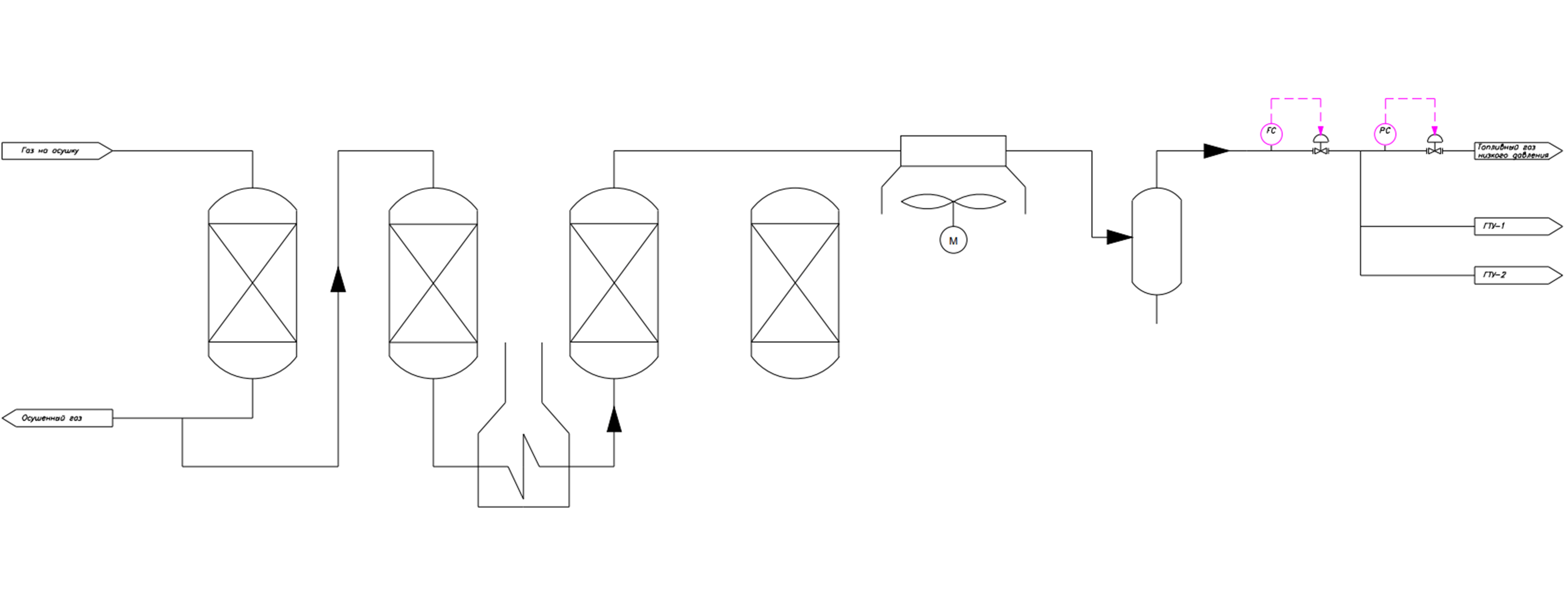

На схеме ниже представлена установка адсорбционной осушки газа, входящая в технологическую линию Комплекса. Примечательна она тем, что отработанный газ регенерации цеолитов используется в качестве топливного газа для газовых турбин, приводящих в движение головные компрессоры ПНГ.

Схема намерено упрощена, на ней не показаны пылевые фильтры, рекуперативный теплообменник, и др. элементы. Из того, что на ней изображено важно то, что в одном из адсорберов газ регенерации проходит восходящим потоком и при превышении некоторого предельного расхода способен «взрыхлить» слой адсорбента и вызвать истирание гранул цеолита. Для исключения этого явления проектом предусмотрен контроль расхода отработанного газа регенерации на выходе из сепаратора.
Основной объем газа используется в качестве топлива для газовых турбин, а излишки под контролем контура поддержания давления до себя сбрасываются в топливную сеть низкого давления.

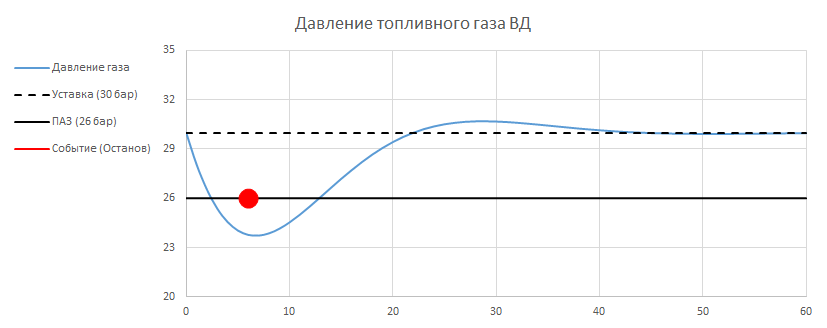

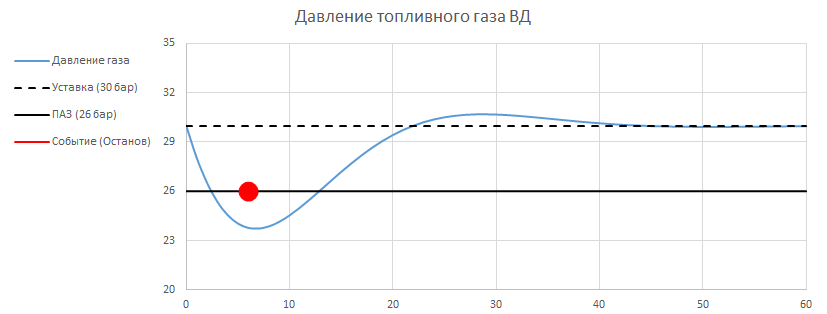

Как показала практика газовые турбины ГТУ-1 и ГТУ-2 при попытках запуска тут же останавливались по причине низкого давления газа на входе в газотурбинную установку. Затяжной переходный процесс стабилизации давления в топливной системе газовых турбин возникающий каждый раз при запуске турбины пересекает уставку критически низкого давления и вызывает срабатывание противоаварийной защиты, которая подает команду аварийного останова турбины.
Попытки настроить ПИД-регуляторы расхода и давления топливного газа не увенчались успехом. Более того, использование «классических» методик настройки (Циглера-Никольса, Chein-Hrones-Reswick и др.) обернулось еще большим увеличением продолжительности переходного процесса, и послужило стартовым импульсом для пересмотра всех алгоритмов управления АСУТП.

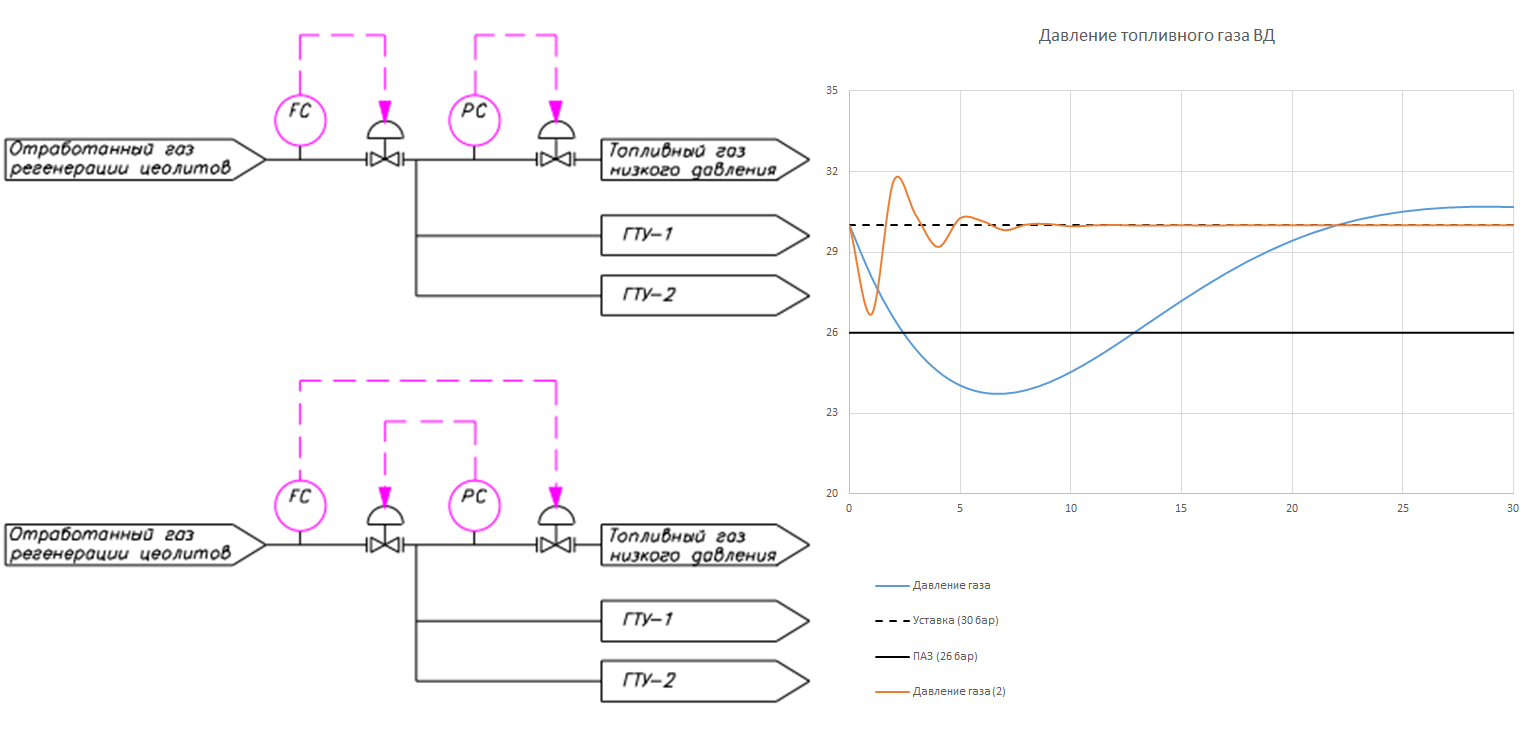

Конкретно в этой ситуации сработало решение, представленное на схеме ниже.

В результате «переподвязки» сигналов переходный процесс стал протекать более энергично и завершаться значительно быстрее. Изменение алгоритма управления сыграло «на руку» технологическому процессу, и он перестал пересекать «разрешенные» рамки.

Трудозатраты на исправление алгоритма управления описанных регуляторов составили 4 человеко-часа программиста АСУТП Yokogawa. Предотвращенные потери – простой всей технологической линии Комплекса низкотемпературной конденсации и ректификации попутного нефтяного газа, стоимостью в несколько десятков миллиардов рублей.

Конечно, предложенное решение не является «панацеей», поскольку далеко не всегда динамичные перемещения регуляторов идут на пользу технологическому процессу. Тем не менее данный факт свидетельствует о том, что далеко не всегда «привычные», кажущиеся «разумными», алгоритмы управления подходят для достижения цели технологического процесса.
Научные изыскания
Анализируя различные алгоритмы управления, можно невольно обнаружить, что теория автоматического управления (ТАУ) не рассматривает взаимное влияние «соседствующих» контуров управления.

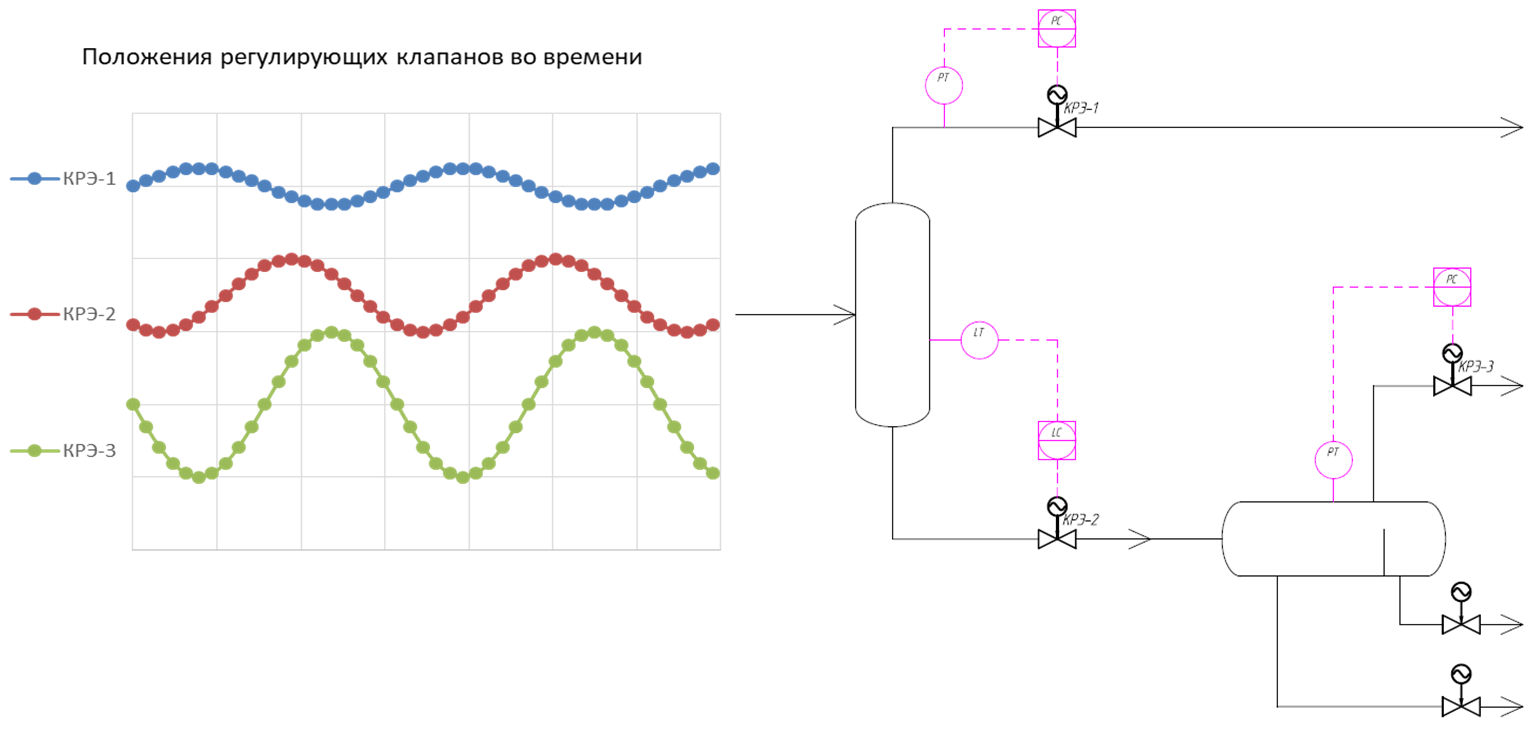

На схеме ниже изображена технологическая схема с тремя регуляторами и гипотетическими трендами положений (степеней открытия) клапанов.
Если предположить, что ПИД-регуляторы клапанов КРЭ-2 и КРЭ-3 настроены качественно, а клапан КРЭ-1 совершает некоторые колебания, то эти колебания будут предаваться всей системе и создавать возмущения для других контуров управления. Это происходит из-за того, что колебания любого отдельно взятого параметра в системе вызывают соответствующий отклик всей системы. Так, например, колебания давления в первом сепараторе, вызванные колебаниями клапана КРЭ-1, создают колебания расхода жидкости через клапан КРЭ-2. Это в свою очередь приводит к колебаниям уровня в первом сепараторе, который участвуя в контуре поддержания уровня, оказывает воздействие на положение регулирующего клапана КРЭ-2. Чтобы ПИД-регулятор «поспевал» за процессом изменения уровня, а тем более сокращал амплитуду колебания уровня жидкости в аппарате, он должен быть быстрее процесса. Амплитуда колебаний уровня жидкости сокращается за счет более резких изменений положения регулирующего органа арматуры. В следствии резких изменений пропускной способности клапана КРЭ-2 расход жидкости из первого сепаратора во второй колеблется с большей амплитудой, чем она могла бы быть, если бы регулирующий клапан КРЭ-2 оставался в покое и не «гонялся» за уровнем.

Жидкость, не равномерно поступая во второй аппарат, влияет на процесс выделение газа и создает колебания давления, упредить которые пытается регулирующий клапан КРЭ-3, невольно усиливая колебания.

Особенностью этой, да и большинства других технологических установок, автоматизированных аналогичным образом, является их низкая устойчивость к возмущениям. Обусловлено это в первую очередь тем, что отклонение любого технологического параметра от уставки усиливается алгоритмами регулирования.

Для установления «глубины взаимодействия» соседствующих регуляторов нами построена стендовая установка, позволяющая менять конфигурацию контуров управления и исследовать колебания в системе. Она позволяет наглядно продемонстрировать различия в работе классических и «продвинутых» алгоритмов управления технологическим процессом.

Стендовая установка максимально близко имитирует проектируемый объект, состоящий из двух сепараторов с разной производительностью и общей факельной установкой, модернизированный системой отбора газа на компрессор и соответствующим регулирующим клапаном, сбрасывающим избыток ПНГ на факел.

Принципиальная технологическая схема модернизированного объекта представлена ниже.

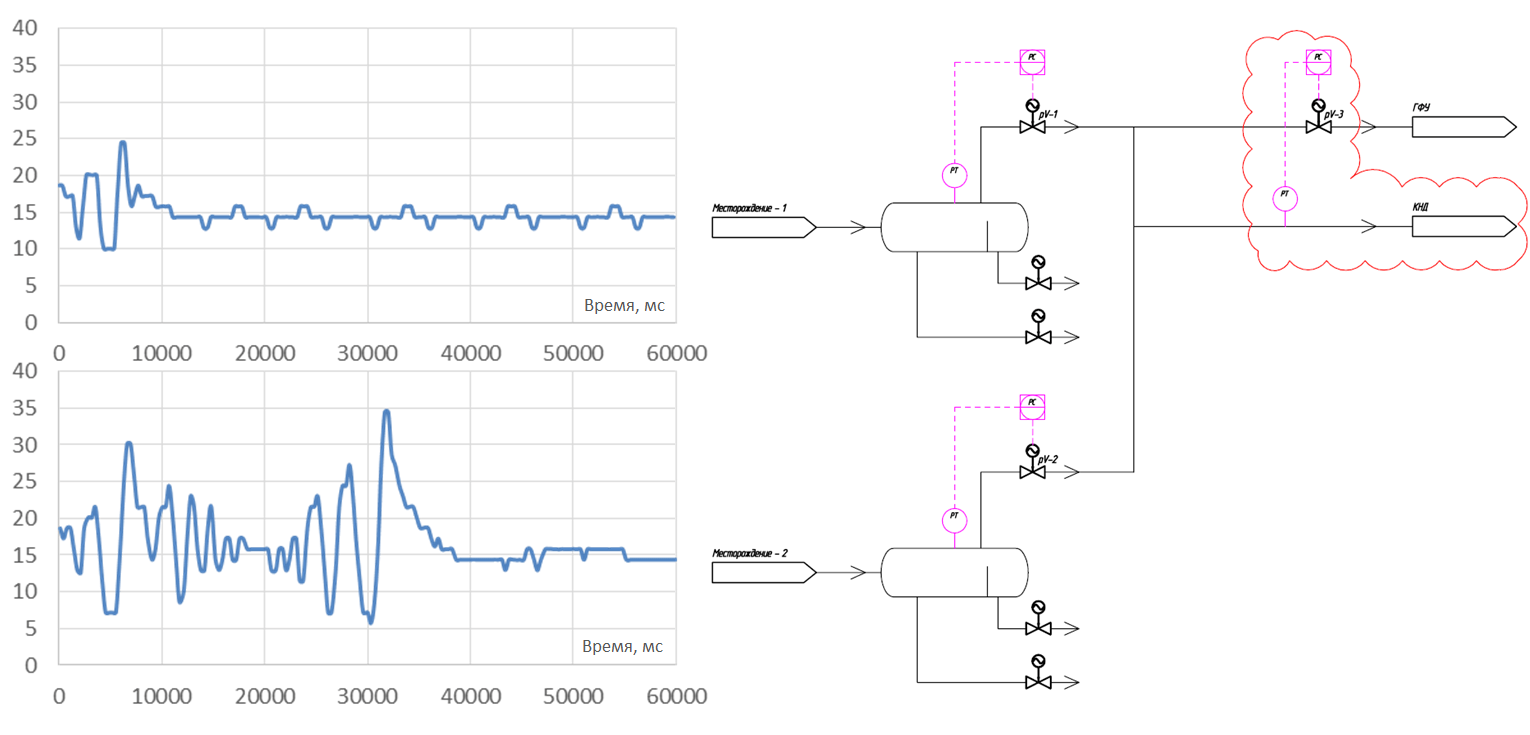

Верхний тренд демонстрирует переходный процесс, который заканчивается за 10-12 тыс. миллисекунд, соответствующий работе регулятора, поддерживающего давление в коллекторе газа на компрессор. При этом клапаны, регулирующие давление в сепараторах предварительно переведены в ручной режим в балансовом положении.

Нижний тренд демонстрирует переходный процесс, когда в автоматическом режиме отрабатывают все три регулирующих клапана. Переходный процесс длится 40 тыс. миллисекунд.

Как и ожидалось, все три регулятора взаимодействуют друг с другом через процесс и «борются» больше друг с другом, чем с процессом, что подтверждается увеличением амплитуд колебаний и продолжительности переходного процесса.

Как уже отмечалось ранее, применимость классических методов настройки для таких регуляторов весьма ограниченна, - изменения коэффициентов в одном контуре регулирования приводят к нарушению режима в другом контуре регулирования.
Масштаб бедствия

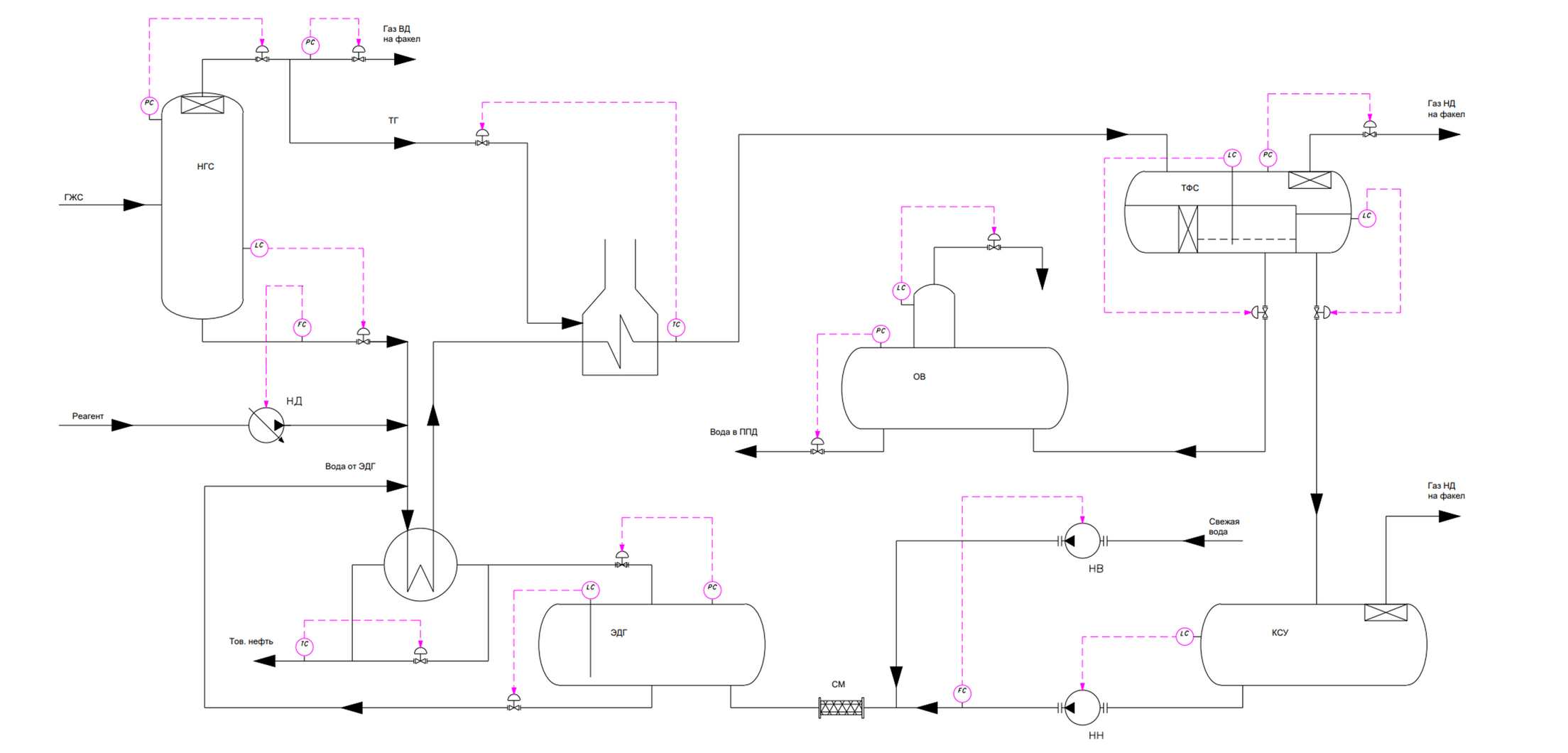

Гораздо печальнее обстоят дела в сложных комплексных установках. Ниже представлена принципиальная схема установки подготовки нефти. Тринадцать из пятнадцати обратных связей усиливают возмущения и ошибки регулирования, и только две из пятнадцати противостоят колебаниям и уменьшают их амплитуды.
Обратите внимание на контуры поддержания температуры нефти на выходе из путевого подогревателя и на выходе товарной нефти из рекуперативного теплообменника. Только эти два контура регулирования могут быть успешно настроены классическими методами, подробно изложенными в теории автоматического управления. Для остальных тринадцати контуров управления процедура подбора коэффициентов ПИД-регуляторов напоминает «гадание на кофейной гуще».

Существующие решения

Для решения вышеописанных проблем на рынке имеются соответствующие предложения. Эти решения обычно являются дополнительным программным обеспечением, позволяющим анализировать исторические тренды и на их основе вычислять новые коэффициенты и уставки регуляторов. Это ПО может устанавливаться на специальное внешнее вычислительное устройство или интегрироваться в АСУ-ТП верхнего уровня.

Существующие решения:
1. СУУ-ТП;
2. Каскадное управление в АСУ-ТП;
3. Регулярная подстройка контуров регулирования.

СУУ-ТП (система улучшенного управления технологическим процессом) – система, являющаяся надстройкой над АСУ-ТП установки, берет на себя планомерное изменение уставок контуров регулирования и тем самым обеспечивает поддержание качества продукции при колебаниях состава сырья.
Весьма многообещающая технология, требующая для реализации алгоритмов улучшенного управления дополнительного комплекса программно-аппаратных средств. Система позволяет непрерывно управлять качеством продукции за счет применения виртуальных анализаторов, значения которых рассчитываются непрерывно, в отличие от периодически действующих анализаторов качества.

Преимущества:
• повышает экономическую эффективность технологического процесса за счет поддержания оптимального режима работы;
• сокращает время переходных процессов при изменении производственных заданий;
• снижает нагрузку на технологический персонал.
Недостатки:
• требует дополнительных затрат на приобретение оборудования и наладку системы;
• для эксплуатации системы требуются высококвалифицированные кадры;
• качество поддержания технологических параметров зависит от качества настройки АСУ-ТП, поверх которой надстроена СУУ-ТП.

Дополнительные каскадные контуры регулирования, реализуемые в существующей АСУ-ТП установки, за счет усложнения алгоритмов управления позволяют планомерно менять уставки основных контуров регулирования, не уступая в этом СУУТ-П. Все те же виртуальные анализаторы, многопараметрические оптимизируемые регуляторы и другие способы организации дополнительных обратных связей можно реализовать и в существующей АСУ-ТП, однако для этого потребуется внесение изменений в прикладное программное обеспечение.

Преимущества:
• не требует дополнительных программно-аппаратных средств;
• и соответственно не требует дополнительного высококвалифицированного персонала для обслуживания системы.
Недостатки:
• подбирать коэффициенты ПИД необходимо вручную.

Регулярная настройка коэффициентов ПИД-регуляторов. Как бы ни было организовано поддержание качества продукции, будь то дополнительная система или «навороченные» алгоритмы в существующей системе управления, технологический режим в установке обеспечивается поддержанием параметров системы за счет работы основных контуров регулирования. Если ПИД-регуляторы основных контуров управления настроены плохо, и система все время претерпевает колебания, то ни о каком постоянстве и прогнозируемости качества продукции речи и быть не может.

Правильная настройка (подбор коэффициентов) ПИД-регуляторов является залогом стабильной работы контуров управления. По мере возникновения отклонений в системе, таких как изменения расходов или составов рабочих сред, коррозии/эрозии, отложений, износа и других признаков «старения оборудования установки», необходимо своевременно (регулярно) производить настройку коэффициентов ПИД-регуляторов. СУУ-ТП эту процедуру выполняет периодически без участия оператора, в АСУ-ТП это необходимо выполнять оператору установки вручную. Чем чаще выполняется подстройка, тем меньше изнашиваются механизмы регуляторов, тем дольше установка может сопротивляться изменениям технологического режима.
Часто из-за низкой устойчивости контуров управления в период переключений, пуска, останова и иных резких изменениях процесса АСУ-ТП не справляется с удержанием технологических параметров в границах норм технологического режима. СУУ-ТП в таких условиях тоже бессильна. Обычно, в таких случаях оператор переводит установку в ручное управление и самостоятельно (без помощи «искусственного интеллекта») выводит установку на режим.

Преимущества ручного управления:
• оперативное вмешательство в технологический процесс позволяет исключить критические отклонения (чрезмерные колебания) в системе и предотвратить аварийную ситуацию;
• своевременное осуществление подстройки коэффициентов ПИД-регуляторов.
Недостатки:
• высокая нагрузка на оператора установки;
• ограниченные возможности по повышению эффективности технологического процесса.
Мы предлагаем
1. Исправление алгоритмов управления в АСУ-ТП
Данный подход является наиболее рациональным, при наименьших усилиях позволяет достичь наилучших результатов. Средняя эффективность технологического процесса повышается на 15-30%, что обеспечивает: повышение производительности оборудования или качества продукции на 5-10%, сокращение потребления реагентов на 5-10%, сокращение потерь товарной продукции или перерасхода энергоресурсов на 5-10%.

2. Изготовление модуля СЭУ-ТП
В модуле СЭУ-ТП реализуются алгоритмы продвинутого управления, обеспечивающие высокую устойчивость системы к возмущениям без потери точности регулирования. Средняя эффективность технологического процесса повышается на 15-30%, как и в предыдущем варианте.

3. Тонкая настройка ПИД-регуляторов
Эта услуга может быть оказана, не смотря на весьма ограниченное ожидаемое повышение средней эффективности на 5-10%, среди которых те же показатели, только с гораздо меньшим ожидаемым результатом. Связано это в первую очередь с тем, что сокращение амплитуд колебаний возможно лишь в 2-3 раза. Если сравнивать с переконфигурированием АСУ-ТП или использованием СЭУ-ТП, то там 20-30 раз.
Тем не менее, этот подход так же применим, особенно в случаях, когда установка и без тонкой настройки почти достигла проектных показателей. Так же эта услуга может быть оказана в качестве технической поддержки персоналу эксплуатирующей организации для "обуздания" технологического процесса на установках, не снабженных продвинутыми алгоритмами.
